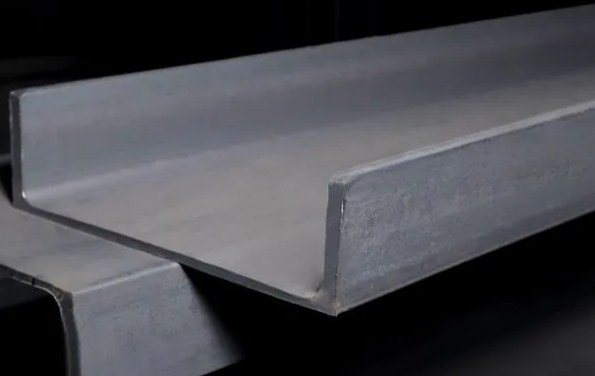

Швеллер представляет собой профильный металлопрокат П-образного сечения, который получают преимущественно методом горячей прокатки или гибки из листовой стали. В инженерной практике, когда требуется рассчитать балку перекрытия или усилить каркас, специалисты часто обращаются к сортаменту, где швеллер 20П Ст3сп выступает одним из наиболее востребованных решений благодаря оптимальному соотношению массы и момента сопротивления. Такой профиль находит применение в гражданском, промышленном и транспортном строительстве, а также в машиностроении, где важны жёсткость и устойчивость к знакопеременным нагрузкам.
Конструктивные особенности и классификация профиля
Геометрия швеллера описывается высотой стенки, шириной полок, толщиной стенки и полок, а также радиусом закругления. Ключевыми параметрами для расчёта служат осевые моменты инерции, моменты сопротивления и радиусы инерции относительно главных осей. В зависимости от технологии производства различают горячекатаный и гнутый профиль. Горячекатаный швеллер обладает большей толщиной стенки и применяется в ответственных несущих элементах, тогда как гнутый профиль получают холодным профилированием, что позволяет получать тонкостенные сечения с высокой точностью геометрии.
По форме полок выделяют профили с параллельными гранями полок, обозначаемые индексом «П», и с уклоном внутренних граней полок, маркируемые индексом «У». Также существует специальный сортамент: швеллеры с усиленными полками, облегчённые варианты, а также профили для вагоностроения и сельхозмашиностроения. Важной характеристикой является наличие или отсутствие продольных рёбер жёсткости, которые увеличивают устойчивость стенки при местных нагрузках.
Материалы и марки стали
Для производства швеллера применяют углеродистые стали обыкновенного качества и низколегированные стали. Распространённые марки: Ст3сп, Ст3пс, Ст3кп, 09Г2С, 17ГС, 10ХСНД. Буквенные обозначения указывают на степень раскисления: «сп» — спокойная, «пс» — полуспокойная, «кп» — кипящая. Низколегированные марки, такие как 09Г2С, обеспечивают повышенную прочность и хладостойкость, что критично для конструкций, эксплуатируемых при отрицательных температурах. Термическая обработка, включая нормализацию и контролируемую прокатку, позволяет достичь требуемого комплекса механических свойств: предела текучести, временного сопротивления, относительного удлинения и ударной вязкости.
Сортамент и типоразмеры
Стандартный сортамент регламентируется государственными стандартами, в частности ГОСТ 8240 и ГОСТ 8278 для гнутых профилей. Номера швеллеров соответствуют высоте стенки в сантиметрах: от 5 до 40 и более. Например, швеллер 20П имеет высоту 200 мм, ширину полки 100 мм и толщину стенки 5,2 мм. Точность прокатки делится на категории: повышенная, нормальная и обычная. Длина мерных отрезков обычно составляет от 4 до 12 метров, немерная длина допускает отклонения. Кривизна профиля не должна превышать регламентированных значений, а косина реза и серповидность контролируются на приёмке.
- Горячекатаные швеллеры с уклоном полок серии У — классическое решение для строительных металлоконструкций.
- Горячекатаные швеллеры с параллельными полками серии П — удобны для стыковки с листовыми элементами и болтовыми соединениями.
- Гнутые равнополочные и неравнополочные профили — применяются в лёгких каркасах, стеллажах и обшивках.
- Специальные профили для вагоностроения и подвесных путей — имеют усиленные полки и повышенную точность.
Технология производства и контроль качества
Производство горячекатаного швеллера включает нагрев заготовки, многоклетьевую прокатку, резку на мерные длины и правку на роликоправильных машинах. Контроль качества осуществляется по геометрическим параметрам, химическому составу и механическим свойствам. Проводятся испытания на растяжение, ударный изгиб, а также ультразвуковая дефектоскопия сварных швов, если профиль используется в сварных конструкциях. Важным этапом является маркировка, позволяющая идентифицировать плавку, номер партии и нормативный документ.
- Входной контроль заготовки: проверка сертификата, химического анализа и макроструктуры.
- Горячая деформация: соблюдение температурного интервала и степени обжатия для получения мелкозернистой структуры.
- Правка и резка: устранение серповидности, контроль длины и угла реза.
- Приёмо-сдаточные испытания: отбор образцов, определение предела текучести и ударной вязкости.
- Маркировка и упаковка: нанесение данных о партии, стали и стандарте, формирование пакетов для транспортировки.
Области применения и инженерные расчёты
Швеллер широко используется в качестве балок перекрытий, прогонов, колонн, связей, элементов мостовых конструкций, крановых путей и рамных каркасов. В машиностроении из него изготавливают лонжероны, поперечины, кронштейны и основания. При проектировании выполняют расчёт на прочность, устойчивость и деформативность. Учитывают условия закрепления, эксцентриситет приложения нагрузки, наличие ослаблений отверстиями и сварными швами. Для повышения несущей способности применяют объединение швеллеров в составные сечения, например, двутавровое или коробчатое, с использованием соединительных планок и диафрагм.
Особенности монтажа и сварки
При монтаже важно соблюдать соосность элементов и избегать концентраторов напряжений. Сварные соединения выполняют с учётом толщины стенки и полок, применяя разделку кромок и подбор сварочных материалов. Для ответственных конструкций проводят послесварочную термообработку или отпуск для снятия остаточных напряжений. Болтовые соединения требуют точной разметки и контроля усилия затяжки. Антикоррозионная защита включает грунтование, цинкование или нанесение полимерных покрытий.
Ошибки при выборе и эксплуатации
Типичные ошибки связаны с недооценкой фактических нагрузок, игнорированием температурных воздействий и коррозионного износа. Применение профиля с недостаточной толщиной стенки может привести к местной потере устойчивости. Неправильная сварка вызывает хрупкие трещины. Отсутствие регулярного осмотра и восстановления защитных покрытий снижает долговечность. Грамотный подбор швеллера по сортаменту и марке стали, а также соблюдение технологических регламентов обеспечивают надёжную работу конструкции на весь срок службы.
